■结构特征

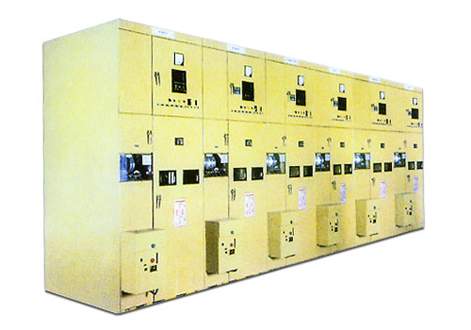

●XGN2-10箱型固定式金属封闭开关设备（以下简称开关柜）用于3，6，10kV三相交流
50Hz系统中作为接受分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线：并可派生出单母线带旁路和双母线结构：
●本开关柜符合国家标准GB3906及国际标准IEC298的要求，并且有两部提出的“五防”闭锁功能。具有结构合理，安全可靠性高，运行操作简便，检修维护方便等特点，系10KV级固定式开关设备替代型产品。
●本开关柜的主开关可采用ZN28A-10系列真空断路器，以及其它系列真空断路器。可配用CD10系列电磁和CTI9A系列弹簧动机构。隔离开关采用GN30-10旋转式隔离开关和GN22-10大电流隔离开关系列产品。
●本开关柜为金属封闭箱式结构，柜体骨架由角钢、型钢焊接而成，柜内分为断路器、母线室、继电器室、室与室之间用钢板隔开。
●机械联锁：为了防止带负荷分合隔离开关、防止误分误合断路器、防止误入带电间隔、防止带电合接地开关、防止地接地刀合闸，开关柜采用相应的机械联锁。
■订货须知
用户订货时请提供以下资料：
●产品排列布置图：
●主电路、辅助电路图：
●产品颜色；
●其它要求。
